دليل خبير لمهندسي التصميم والمتخصصين في المشتريات حول تحسين المكونات المطاطية المقولبة المخصصة، والتنقل في معايير التسامح، وتبسيط الإنتاج الدولي.
إرشادات التصميم للأجزاء المقولبة بالحقن المطاطي
يتطلب تصميم المكونات المرنة عقلية هندسية متميزة مقارنة بالقولبة الصلبة بالحرارة. نظرًا لأن المطاط الصناعي يخضع لربط متقاطع كبير أثناء الفلكنة، فإن ديناميكيات التدفق والانكماش الحجمي تملي قيودًا هندسية دقيقة. وضع الفشل الأساسي في صب المطاط المخصص هو عدم تناسق سمك الجدار الاسمي، مما يخلق معدلات علاج غير موحدة، وإفراغ داخلي شديد، وعلامات غرق السطح. ويضمن الحفاظ على سمك الجدار الموصى به من 1.5 مم إلى 5.0 مم (مع الحد الأدنى الوظيفي المطلق حوالي 0.5 مم للأغشية المصغرة) تدفقًا متوازنًا للمركب وتوازنًا حراريًا في جميع أنحاء التجويف.
يتحكم نصف قطر الزاوية وزوايا السحب بشكل مباشر في طول عمر الأداة وكفاءة إخراج الأجزاء. تعمل الزوايا الداخلية الحادة على تركيز الضغط الميكانيكي وتعيق تدفق المطاط الصناعي؛ لذلك، يجب أن يقيس نصف قطر الشرائح الداخلية 25% على الأقل من سمك الجدار الاسمي المجاور (0.5 مم على الأقل). في حين أن المرونة المتأصلة في المطاط منخفض التحمل تسمح بالقولبة القسرية (تجريد) القطع السفلية البسيطة، فإن تطبيق زاوية مسودة تتراوح من 1.0 إلى 2.0 درجة لكل جانب يظل أمرًا بالغ الأهمية للمركبات عالية التحمل (أعلى من 70 Shore A) أو الأسطح المنسوجة لمنع التمزق أثناء الطرد عالي السرعة.
بالنسبة لمقاطع الختم، تتطلب المقاطع العرضية للحشية المخصصة التزامًا صارمًا بحدود التشوه. تحت حمل المشبك الاسمي، يجب أن تتعرض الأختام المرنة لضغط ضغط بنسبة 15% إلى 30%. يؤدي الإفراط في تصميم حجم الختم بالنسبة إلى تجويف الغدة إلى حدوث قفل هيدروليكي وفشل سابق لأوانه في مجموعة الضغط.
| معلمة التصميم | الهدف الموصى به | RMA فئة A2 (دقة عالية) | ISO 3302-1 فئة M2 |
|---|---|---|---|
| سمك الجدار الاسمي | 1.5 ملم إلى 5.0 ملم | /- 0.10 مم (للأبعاد < 10 مم) | /- 0.16 ملم (للأبعاد < 10 ملم) |
| نصف قطر فيليه الداخلي | >= 25% من سمك الجدار | /- 0.15 ملم (10 إلى 25 ملم) | /- 0.20 ملم (10 إلى 25 ملم) |
| زاوية المسودة | 1.0 إلى 2.0 درجة لكل جانب | /- 0.20 ملم (25 إلى 50 ملم) | /- 0.32 ملم (25 إلى 50 ملم) |
| تقويض العمق | <5% بدون قلب ميكانيكي | /- 0.25 ملم (50 إلى 80 ملم) | /- 0.40 ملم (50 إلى 80 ملم) |
الجدول 1: معلمات التصميم الرئيسية والمقارنة بين معايير RMA Class A2 Precision وISO 3302-1 Class M2.
اختيار المواد: السيليكون، EPDM، واللدائن المتخصصة
يتطلب اختيار مركب المطاط الصناعي الأمثل مواءمة هياكل البوليمر الكيميائية مع متطلبات بيئة التشغيل. تؤثر كثافة الارتباط المتقاطع التي يتم تحقيقها أثناء الفلكنة بشكل مباشر على الخصائص الفيزيائية، بما في ذلك قوة الشد، وصلابة مقياس التحمل (Shore A)، ومقاومة مجموعة الضغط. تمثل مجموعة الضغط التشوه الدائم المتبقي بعد تحرير قوة الضغط. يتم التعبير عن النسبة المئوية لمجموعة الضغط رياضيًا كـ C = [(t0 - t1) / (t0 - tn)] * 100، حيث t0 هو سمك العينة الأصلي، t1 هو سمك العينة النهائي بعد الاسترداد، وtn هو ارتفاع شريط المباعد.

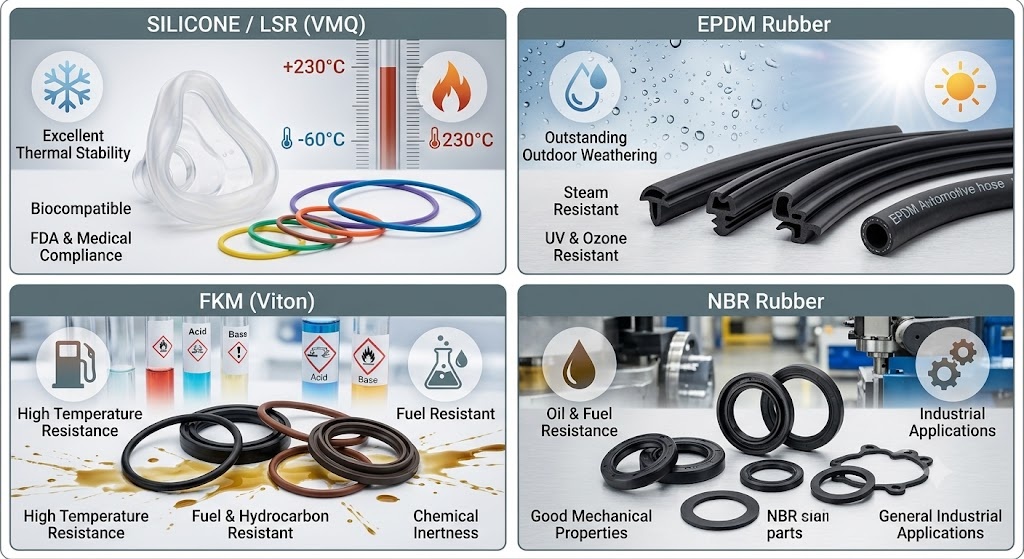

يتميز مطاط السيليكون (VMQ / مطاط السيليكون السائل - LSR) بعمود فقري غير عضوي من السيليكون والأكسجين يُظهر ثباتًا حراريًا من -60 درجة مئوية إلى 230 درجة مئوية. يوفر LSR توافقًا حيويًا فائقًا ومجموعة ضغط منخفضة، مما يجعله الاختيار الأول للتطبيقات الطبية وتطبيقات الاتصال الغذائي. يستخدم إيثيلين بروبيلين ديين مونومر (EPDM) عمودًا فقريًا هيدروكربونيًا غير قطبي، مما يوفر مقاومة متميزة للأوزون والمذيبات القطبية والبخار والعوامل الجوية الخارجية بتكلفة أقل بكثير من المواد الخام مقارنة بالسيليكون. تستخدم اللدائن الفلوروكربونية (FKM / Viton) روابط الكربون والفلور لتوفير مقاومة فائقة للسوائل ضد الهيدروكربونات العطرية العدوانية والوقود الاصطناعي والمواد الكيميائية المركزة حتى 250 درجة مئوية.
| نوع البوليمر المطاطي | نطاق الصلابة | درجة حرارة الخدمة (درجة مئوية) | قوة الشد | الامتثال التنظيمي الرئيسي |
|---|---|---|---|---|
| سيليكون (VMQ / LSR) | 10 إلى 80 شور أ | -60 إلى 230 | 5 إلى 11 ميجا باسكال | إدارة الغذاء والدواء الأمريكية 21 CFR 177.2600، دستور الأدوية الأمريكي الدرجة السادسة |
| مطاط إي بي دي إم | 40 إلى 90 شور أ | -45 إلى 150 | 8 إلى 20 ميجا باسكال | NSF 61 (المياه الصالحة للشرب)، خيارات TPV القابلة لإعادة التدوير |
| المطاط الصناعي الفلور (FKM) | 50 إلى 90 شور أ | -20 إلى 250 | 10 إلى 18 ميجا باسكال | تصنيف اللهب UL94 V-0، مواصفات OEM للسيارات |
| النتريل (NBR) | 30 إلى 90 شور أ | -30 إلى 120 | 7 إلى 18 ميجا باسكال | معايير التعرض للوقود/الزيت التجاري |
تملي تفويضات الامتثال في أسواق أمريكا الشمالية صرامة التركيبة المركبة. يجب أن تستخدم المنتجات المخصصة للاتصال المتكرر بالطعام المكونات المدرجة في FDA 21 CFR 177.2600. تتطلب مكونات الرعاية الصحية اختبار التفاعل البيولوجي من الدرجة USP Class VI، والتحقق من عدم السمية بموجب تقييمات جهازية وداخل الجلد. تتطلب أجزاء توزيع مياه الشرب شهادة NSF 61 لضمان عدم وجود مواد سامة قابلة للتسرب تحت التعرض للمياه الساخنة المحيطة والمرتفعة.
عملية قولبة الحقن والأدوات وضمان الجودة
يختلف قولبة حقن المطاط بشكل أساسي عن معالجة اللدائن الحرارية فيما يتعلق بالإدارة الحرارية للبرميل. يتم تلدين المركبات المطاطية داخل برميل يتم التحكم في درجة حرارته عند 70 إلى 90 درجة مئوية للحفاظ على لزوجة السائل دون التسبب في الارتباط المتقاطع السابق لأوانه (الحرق). يجبر ضغط الحقن العالي (1000 إلى 2000 بار) المطاط المسخن المتجانس على الدخول في تجويف قالب ساخن (160 إلى 200 درجة مئوية). تبدأ الطاقة الحرارية داخل التجويف بعملية الفلكنة السريعة، مما يحول البوليمر السائل إلى مادة صلبة مرنة قبل قذف الجزء.
مقارنة بنية العملية: الحقن مقابل الضغط مقابل النقل
- صب الحقن: ملء تجويف مغلق آليًا بالكامل. أوقات الدورة السريعة (30 إلى 120 ثانية). مثالية للأشكال الهندسية المعقدة ذات الحجم الكبير التي تتطلب تفاوتات RMA من الفئة A2. ارتفاع الاستثمار في الأدوات الأولية.
- نقل صب: نصف آلي، دقة متوسطة. تعمل قوى المكبس التي تم قياسها مسبقًا من الوعاء إلى تجاويف القالب المغلقة. تكلفة أدوات أقل من الحقن؛ مناسبة للأحجام المنخفضة إلى المتوسطة والإفراط في صب المعادن.
- صب الضغط: التحميل اليدوي للتشكيل في تجويف مفتوح. أوقات دورة أطول (3 إلى 10 دقائق). انخفاض الاستثمار في الأدوات. مناسب بشكل أفضل للحشيات كبيرة الحجم، والتشغيل منخفض الحجم، ومركبات التحمل العالية جدًا.
تعمل بروتوكولات مراقبة الجودة على الاستفادة من نظام وسائل الشرح الموحد ASTM D2000. تحدد وسائل شرح المواد النموذجية مثل ASTM D2000 M2BG714 B14 EA14 عائلة البوليمر (BG = NBR)، وصلابة مقياس التحمل (70 / - 5 Shore A)، والحد الأدنى من قوة الشد (14 ميجا باسكال)، ولاحقات متطلبات الاختبار المحددة لمجموعة الضغط (B14) ومقاومة السوائل (EA14).
| عيب صب | تحليل السبب الجذري | التصميم الوقائي / حل العملية |
|---|---|---|
| فلاش المفرط | قوة المشبك غير كافية؛ خطوط فراق البالية. ضغط الحقن المفرط | زيادة حمولة المشبك. إعادة تصميم خطوط الفراق؛ تطبيق الوميض المبرد بعد المعالجة |
| لقطة قصيرة (تحت الملء) | علاج سابق لأوانه (الحرق)؛ الهواء المحبوس حجم لقطة غير كاف | تتضمن فتحات صغيرة (عمق 0.02 مم)؛ انخفاض درجة حرارة البرميل. تحسين حجم العداء |
| المسامية / تقرحات | المواد المتطايرة أو الرطوبة المحاصرة في المركب؛ الفلكنة غير الكاملة | تنفيذ أنظمة القولبة بمساعدة الفراغ؛ تمديد وقت العلاج. المواد الخام قبل التجفيف |
| علامات التدفق / خطوط متماسكة | درجة حرارة ذوبان منخفضة؛ ضعف دمج جبهات التدفق عبر النوى | زيادة سرعة الحقن. رفع درجة حرارة سطح القالب؛ نقل مواقع البوابة |
محركات التكلفة، والنماذج الأولية، واختيار الشركاء
تعتمد اقتصاديات الوحدة في صب المطاط المخصص على نفقات الأدوات المطفأة، وكتلة المواد الخام، ووقت الدورة، ومتطلبات ما بعد المعالجة. يتم تمثيل نموذج التكلفة الرياضية لكل جزء كتكلفة الوحدة = (تكلفة الأدوات / إجمالي حجم الإنتاج) تكلفة المواد [(معدل ساعة الماكينة * وقت الدورة) / عدد التجويف] تكلفة ما بعد المعالجة.
تختلف تكاليف الأدوات بناءً على عدد التجاويف ودرجة الفولاذ (على سبيل المثال، P20 مقابل NAK80/H13) وتصميم نظام التشغيل. عادةً ما يتكلف النموذج الأولي للقالب ذو التجويف الواحد ما بين 2500 دولار و6000 دولار مع فترة زمنية تتراوح من 2 إلى 3 أسابيع. يتراوح إنتاج الأدوات الفولاذية المقواة متعددة التجاويف (8 إلى 32 تجاويف) من 12000 دولار إلى 45000 دولار، وتتطلب من 4 إلى 6 أسابيع للتصنيع وأخذ عينات T1 والتحقق من أبعاد CMM.
بالنسبة للإنتاج منخفض الحجم (من 500 إلى 5000 وحدة)، توفر الأدوات الناعمة المصنوعة من الألومنيوم أو إدخالات القوالب المطبوعة ثلاثية الأبعاد (باستخدام راتنجات البوليمر الضوئي عالية الحرارة) حلاً فعالاً من حيث التكلفة. في حين أن النماذج الأولية السريعة تعمل على تسريع عملية التحقق من الصحة، يجب على المهندسين مراعاة الاختلافات البسيطة في خصائص المواد بين الراتنجات المضافة النموذجية ومركبات الإنتاج النهائية المصبوبة بالحقن.
إطار تقييم شركاء التصنيع
عند تقييم شركاء التصنيع الدوليين مقابل شركاء التصنيع القريبين، يجب على فرق المشتريات مراجعة الموردين وفقًا لمراحل الجودة والمعالم الهندسية الرئيسية:
- شهادات نظام الجودة: ISO 9001 (الجودة العامة)، IATF 16949 (السيارات)، أو ISO 13485 (الأجهزة الطبية).
- سوق دبي المالي والمحاكاة الداخلية: إمكانات متقدمة لتحليل تدفق القالب للتنبؤ بمصائد الهواء، وتوازن التعبئة، والانكماش الحجمي قبل قطع الفولاذ.
- خبرة Overmolding المتقدمة: خبرة مثبتة في اللقطات المتعددة أو القوالب الزائدة (ربط المطاط مباشرة بالركائز المعدنية أو البلاستيكية باستخدام البادئات الكيميائية).
- ملكية الأداة وضمانها: يتم نقل حقوق الملكية الكاملة إلى المشتري عند الدفع، بالإضافة إلى ضمان صيانة الأداة مدى الحياة طوال عمر الإنتاج النشط.
تسريع مشروع صب المطاط المخصص الخاص بك
قم بتحميل ملفات CAD الخاصة بك اليوم لتحصل على مراجعة شاملة للتصميم لقابلية التصنيع (DFM)، بما في ذلك تحليل مجموعة التسامح، والتوصيات المركبة، وعرض أسعار فوري للإنتاج.
طلب مراجعة وتسعير سوق دبي الماليالأسئلة المتداولة
ما هي أهم قواعد التصميم للأجزاء المصبوبة بالحقن المطاطي؟
حافظ على سمك جدار موحد يتراوح بين 1.5 مم و5.0 مم، وحدد نصف قطر شرائح داخلي يساوي 25% على الأقل من سمك الجدار، وطبق زوايا مسودة تتراوح من 1.0 إلى 2.0 درجة لكل جانب، وقم بتصميم الأجزاء لتتوافق مع تفاوتات الدقة القياسية من فئة RMA فئة A2.
كيف أختار بين السيليكون وEPDM لمشروع صب المطاط الخاص بي؟
حدد السيليكون (VMQ/LSR) لدرجات الحرارة القصوى (-60 إلى 230 درجة مئوية)، أو التوافق البيولوجي، أو الامتثال لإدارة الغذاء والدواء الأمريكية/USP، أو متطلبات مجموعة الضغط المنخفضة. اختر EPDM للتطبيقات الخارجية منخفضة التكلفة التي تتطلب مقاومة عالية للأوزون والطقس والبخار والسوائل القطبية.
ما هي التكلفة النموذجية لكل جزء من قوالب حقن المطاط، وما هي العوامل التي تؤثر عليها؟
تعتمد تكلفة الوحدة على اختيار المواد، وحجم الجزء، ووقت المعالجة، وعدد التجاويف، وطريقة إزالة الوميض. تعمل الأدوات عالية التجويف على تقليل نفقات العمل لكل جزء ووقت الماكينة بشكل كبير على أحجام الإنتاج الكبيرة.
كم من الوقت يستغرق بناء أدوات قالب الحقن للأجزاء المطاطية؟
يتطلب النموذج الأولي أو الأدوات الناعمة عادةً من 2 إلى 3 أسابيع. يتطلب إنتاج القوالب الفولاذية متعددة التجاويف بشكل عام من 4 إلى 6 أسابيع، بما في ذلك تصميم الأداة، والتصنيع باستخدام الحاسب الآلي، ومعالجة EDM، والتحقق الأولي من عينة T1.
ما هي العيوب الشائعة في قولبة حقن المطاط وكيف يمكنني الوقاية منها؟
تشمل العيوب الشائعة الوميض (الذي يتم تخفيفه عن طريق خطوط فراق دقيقة وإزالة الوميض المبرد)، واللقطات القصيرة (التي يتم منعها عن طريق التنفيس الفراغي وإدارة الحرق)، والمسامية الداخلية (التي يتم التحكم فيها عن طريق القولبة بمساعدة الفراغ ودورات المعالجة المُحسّنة).
ما هي متطلبات إدارة الغذاء والدواء (FDA) أو المتطلبات الطبية المطبقة على الأجزاء المطاطية في الولايات المتحدة؟
تتطلب الأجزاء الملامسة للأغذية الامتثال لـ FDA 21 CFR 177.2600. تتطلب المكونات الطبية اختبار التقييم البيولوجي من الدرجة USP Class VI، بينما تتطلب مكونات مياه الشرب شهادة NSF 61.
كيف يمكن مقارنة قولبة الحقن بالقولبة المضغوطة أو المنقولة للمكونات المطاطية؟
توفر عملية الحقن دقة أبعاد فائقة واتساقًا آليًا وأوقات دورات سريعة للكميات الكبيرة. يعتبر قولبة النقل فعالة من حيث التكلفة للأحجام المتوسطة وربط الإدراج، في حين أن قولبة الضغط توفر أقل تكاليف الأدوات الأولية للأجزاء ذات الحجم المنخفض أو كبيرة الحجم.
