الإجابة الأساسية: الجدوى الفنية والتقييم الاقتصادي لإعادة العمل من تجويفين إلى تجاويف رباعية
تحويل قالب الحقن من 2 تجويف إلى 4 تجاويف هو عالية المخاطر من الناحية الفنية وعادةً ما يتضمن إعادة تصميم كاملة لتخطيط قاعدة القالب، وموازنة العداء، وتكامل التبريد. الجواب المباشر: ما لم يتم تصميم القالب في الأصل على أنه "قالب جسر" مع تباعد مخصص مسبقًا أو يستخدم نظام إدخال قابل للتبديل، فإن تكلفة التعديل وخطر فشل الإنتاج غالبًا ما تتجاوز الاستثمار في بناء أداة جديدة ذات 4 تجاويف.
العوائق الفنية الحرجة في مضاعفة التجويف
إن مضاعفة عدد التجاويف ليست مجرد مسألة مساحة مادية؛ يتطلب إعادة تقييم جوهرية ديناميكيات الموائع بالحقن .

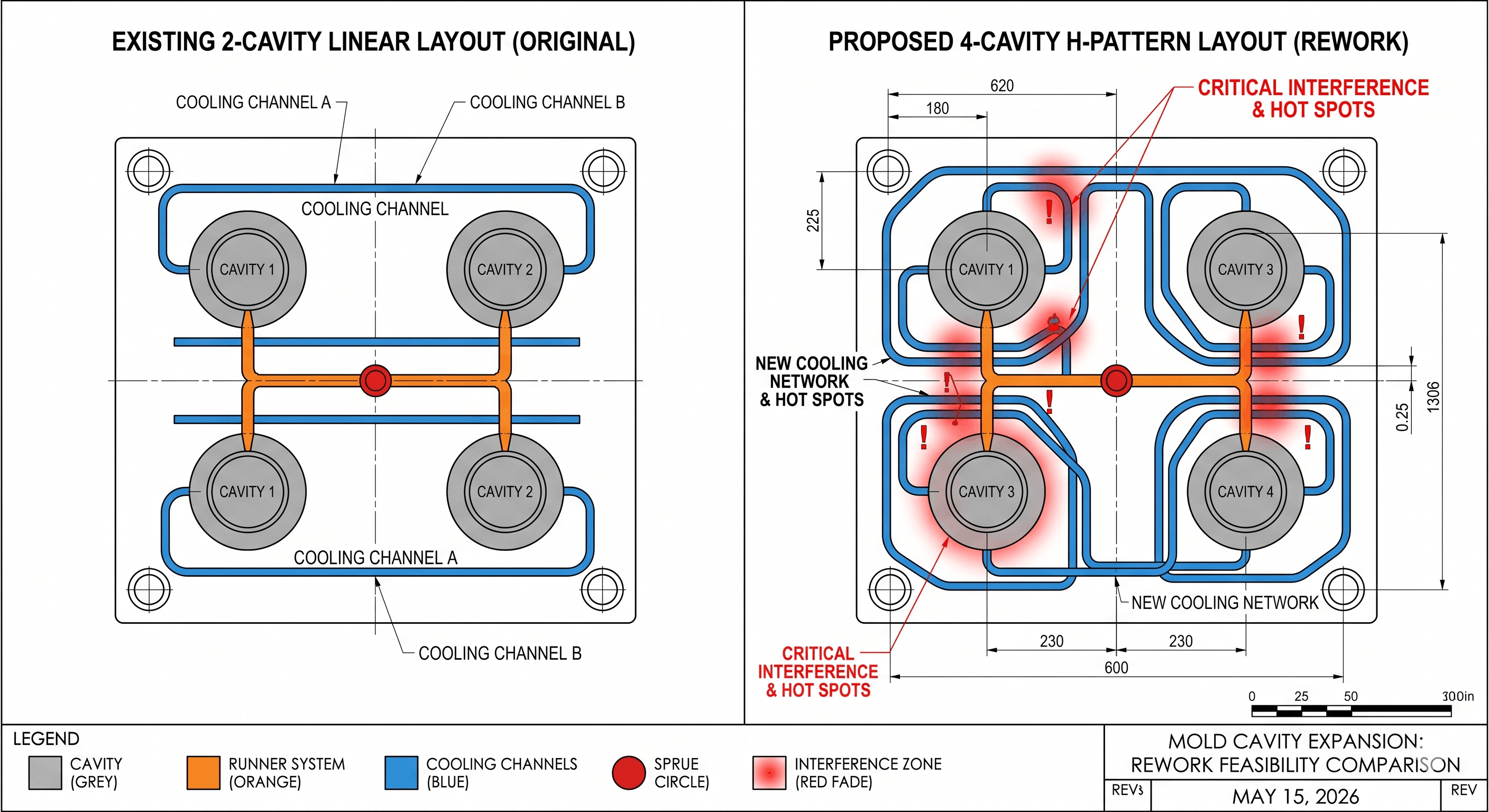

- موازنة العداء: عادةً ما يستخدم القالب ذو التجويفين عداءًا بخط مستقيم. التوسع إلى 4 تجاويف يتطلب الانتقال إلى نمط H أو التماثل الدائري لضمان تطابق الضغط ودرجة الحرارة ووقت التعبئة في جميع التجاويف. إذا كانت نقطة التغذية المركزية ثابتة، فإن تحقيق هذا التوازن بعد البناء يكاد يكون مستحيلاً دون المساس بجودة الجزء.
- الحمل الحراري ومنطق التبريد: تؤدي إضافة التجاويف إلى مضاعفة الطاقة الحرارية التي تدخل القالب. موجود قنوات التبريد نادرًا ما يتم وضع (خطوط المياه) للتعامل مع الحرارة الزائدة. يؤدي الفشل في إعادة توجيه هذه الخطوط إلى إنشاء "نقاط ساخنة"، مما يؤدي إلى انكماش غير متساوٍ، وتزييف، وأوقات دورة أطول بشكل ملحوظ.
- السلامة الهيكلية: إن تصنيع تجاويف جديدة في قاعدة القالب الموجودة يضعف أعمدة وألواح الدعم. تحت ضغط الحقن العالي، قد تخضع ألواح القالب انحراف الجزئي ، مما يتسبب في وميض أو تلف لا يمكن إصلاحه لخط الفراق.
مصفوفة القرار الفني: إعادة العمل مقابل البناء الجديد
توضح المقارنة التالية المفاضلات بين التعديل التحديثي لأداة قديمة والاستثمار في قالب جديد عالي الأداء.
| مقياس التقييم | إعادة صياغة الأداة الحالية (التحديثية) | بناء جديد بأربعة تجاويف (استثمار جديد) |
|---|---|---|
| التكلفة المقدمة | أقل (يوفر 30%-50% على الفولاذ) | أعلى (النفقات الرأسمالية الكاملة) |
| كفاءة الإنتاج | غير مستقر غالبا ما يؤدي إلى دورات أطول | عالية؛ الأمثل عن طريق التبريد المطابق |
| اتساق الجزء | فقير؛ ارتفاع خطر التباين من تجويف إلى تجويف | متفوقة؛ التحقق من صحتها عن طريق محاكاة CAE |
| طول عمر الأداة | مخفض مناطق اللحام المعرضة للتشقق | طويل؛ السلامة الهيكلية الكاملة |
| تردد الصيانة | عالية؛ الضغط على الأختام والشرائح | منخفض؛ يستخدم مكونات موحدة |
التقييم الرقمي: كيفية قياس "قابلية إعادة العمل"
قبل الموافقة على التعديل، يجب على المهندسين التحقق من صحة المشروع باستخدام ثلاثة مؤشرات أداء رئيسية كمية:
- التحقق من قوة لقط: يجب ألا يتجاوز إجمالي المساحة المتوقعة (A) المكونة من 4 أجزاء مضروبة في ضغط التجويف § 80% من قوة التثبيت المقدرة للماكينة (F).

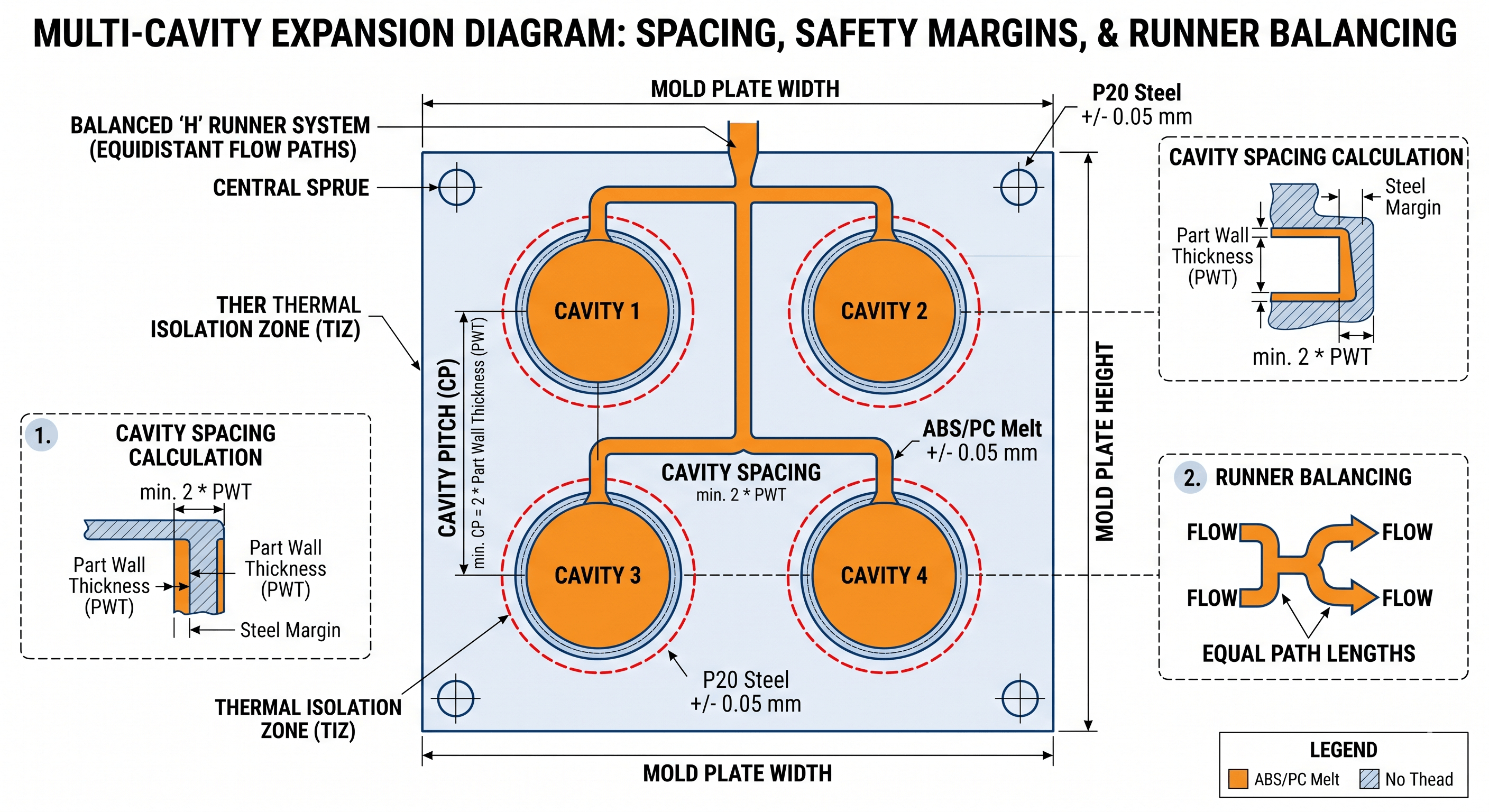

الصيغة: F > (A1 A2 A3 A4) * P / 0.8 - درجة التجويف والسلامة الفولاذية: يجب أن يكون هناك حد أدنى لسمك الجدار الفولاذي لا يقل عن 2x الحد الأقصى لسمك الجدار بين التجاويف لضمان الاستقرار الحراري.
- نسبة قدرة التسديد: يجب أن يقع الوزن الإجمالي للأجزاء الأربعة بشكل مثالي بين 20% و80% من سعة الطلقة القصوى لآلة الحقن لمنع تحلل البوليمر.
مقتطفات سياقية
- ما هو موازنة العداء؟ إنها ممارسة هندسية لتصميم مسارات تدفق متساوية الطول لضمان وصول البلاستيك المنصهر إلى كل تجويف في وقت واحد، مما يمنع التقلبات في الوزن الجزئي والأبعاد.
- ما هي قوة لقط؟ الضغط الذي تمارسه آلة التشكيل بالحقن لإبقاء القالب مغلقًا مقابل الضغط الداخلي الناتج عن البلاستيك المحقون.
- لماذا تسبب إعادة العمل "الفلاش"؟ يحدث الوميض عندما يتسرب البلاستيك بين نصفي القالب، وغالبًا ما يحدث ذلك بسبب قوة التثبيت غير الكافية أو انحراف اللوحة بعد إضافة تجاويف أكثر مما تم تصميم قاعدة القالب لدعمه.
المؤلف: قالب IMTEC
المؤهلات: تم تأليف هذا الدليل الفني بواسطة IMTEC Mould. مع أكثر 18 عامًا من الخبرة في تصنيع القوالب عالية الدقة
الخبرة: متخصصون في DFM (التصميم للتصنيع)، وتحسين التجاويف المتعددة، وبروتوكولات القولبة بالحقن من الدرجة الطبية.
