إن الإفراط في صب اللدائن المرنة ناعمة الملمس مثل اللدائن المرنة بالحرارة (TPE) أو البولي يوريثان الحراري (TPU) فوق البلاستيك الصلب أو المعدن أو لوحات الدوائر المطبوعة (PCBs) يعزز القبضة المريحة، ويخفف الاهتزاز، ويخلق حماية دخول محكمة ضد السوائل. ومع ذلك، فإن أعطال المنتج - مثل التصفيح الحدودي، أو علامات الحوض، أو دورات التبريد الطويلة، أو التواء الأجزاء المفرط - كثيرًا ما ترجع إلى تصميم غير صحيح لسمك الجدار.
غالبًا ما تقترح إرشادات التصميم العامة الحفاظ على سمك جدار موحد يبلغ 2.0 مم. من الناحية العملية، يعتمد سمك الجلد الأمثل بشكل كبير على مواد ركيزة محددة، واحتياجات التعزيز الهيكلي، ونسب طول التدفق، ومتطلبات الالتصاق. يوضح هذا الدليل الفني مصفوفات السُمك الدقيقة، واعتبارات العملية، وقواعد DFM الهيكلية، وبروتوكولات التحقق من صحة تطبيقات القوالب الزائدة.
1. سمك القالب (الجلد) الموصى به حسب المادة والركيزة

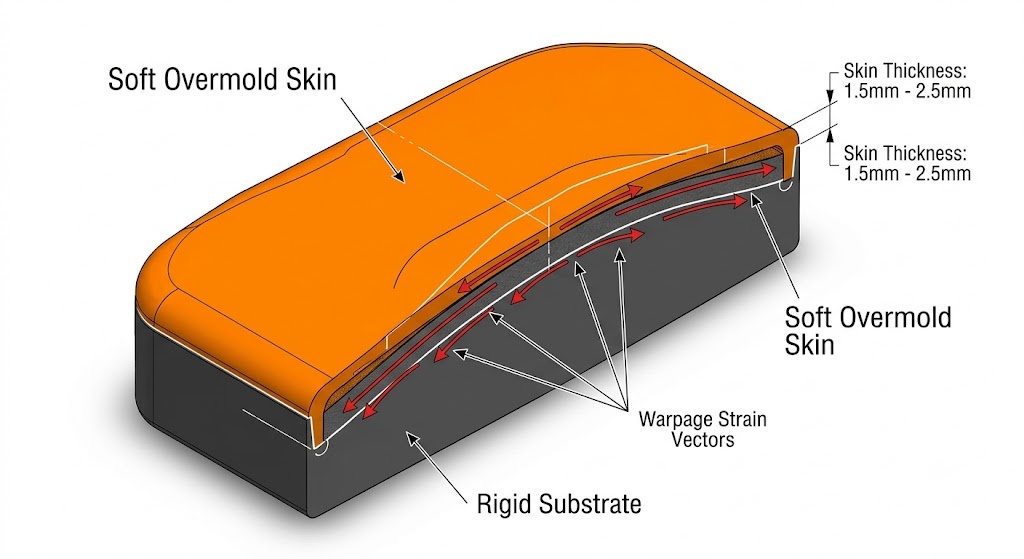

يتطلب تحديد سمك القالب الزائد موازنة ردود الفعل اللمسية الوظيفية ضد الإجهاد الحراري والانكماش الحجمي وعقوبات وقت الدورة. تمتلك اللدائن معاملات تمدد حراري خطي أعلى من الركائز الصلبة؛ تمارس الجلود المفرطة السميكة إجهادًا مقلصًا عاليًا أثناء التبريد، مما يؤدي إلى انحراف الركيزة أو قص المواد اللاصقة.
توفر المصفوفة أدناه حدود سمك دقيقة عبر ركائز التصنيع الأساسية:
| مادة الركيزة | الحد الأدنى من سماكة الجلد | السماكة الاسمية الموصى بها | أقصى سمك مقوى | التطبيقات الأساسية والملاحظات |
|---|---|---|---|---|
| هندسة البلاستيك (ABS، الكمبيوتر الشخصي، الكمبيوتر الشخصي/ABS) | 0.75 ملم | 1.50 - 2.50 ملم | 3.50 ملم | الأجهزة الإلكترونية الاستهلاكية، ومقابض الأدوات الكهربائية. إمكانات ممتازة للترابط الكيميائي عبر الانتشار الجزيئي السطحي. |
| مادة البولي أميد ذات درجة الحرارة العالية (PA6، PA66، PBT) | 1.00 ملم | 1.50 - 2.20 ملم | 3.00 ملم | علب محركات السيارات وأجهزة الاستشعار الصناعية. يتطلب درجات حرارة مرتفعة للأداة لتحقيق التصاق كيميائي كامل. |
| البلاستيك شبه البلورية (بوم، ب) | 1.20 ملم | 1.80 - 2.50 ملم | 3.00 ملم | انخفاض الطاقة السطحية يجعل الترابط الكيميائي صعبًا؛ يعتمد بشكل كبير على ميزات التشابك الميكانيكية. |
| المعادن (الألومنيوم المصبوب والزنك والصلب) | 1.00 ملم | 2.00 - 3.00 ملم | 4.00 ملم | الأدوات الجراحية، ومقابض المعدات الثقيلة. الموصلية الحرارية العالية تذوب القشعريرة بسرعة. يتطلب التسخين المسبق. |
| مغلفة ثنائي الفينيل متعدد الكلور والإلكترونيات | 1.00 ملم | 1.50 - 2.00 ملم | 2.50 ملم | صب الضغط المنخفض أو الإفراط في صب الدقيق. يجب أن تعمل السماكة على عزل المكونات الحساسة ضد ضغوط التثبيت. |
ملاحظة التصميم: تتطلب المقابض ناعمة الملمس عادةً سُمكًا اسميًا يتراوح من 1.5 إلى 2.5 مم لتحقيق تخميد ملموس مناسب. تبدو السماكات التي تقل عن 1.0 مم صلبة، في حين أن الأجزاء التي تزيد عن 3.5 مم تعمل على إطالة أوقات التبريد بشكل كبير وإحداث فراغات داخلية.
2. الحد الأدنى من سماكة الجلد القابلة للحقن وتقنيات الجدار الرقيق
يعتمد تحقيق قولبة زائدة موثوقة للجدران الرقيقة (أقل من 1.0 مم) بدون فلاش أو لقطات قصيرة أو علامات تردد السطح على التحكم في نسب طول التدفق (L/T) ولزوجة الذوبان.
عندما تتجاوز نسبة طول التدفق إلى سمك الجدار (L/T) 100:1، تتجمد تركيبات TPE القياسية قبل الأوان. تركيبات TPE/TPU عالية التدفق مع مؤشر تدفق ذوبان عالي (MFI > 25 جم/10 دقيقة عند 190 درجة مئوية/2.16 كجم) تتيح الحد الأدنى من سماكة الجدار حتى 0.50 ملم - 0.75 ملم على مسارات تدفق قصيرة (<50 ملم).
المبادئ التوجيهية الأساسية للعملية والأدوات الخاصة بتشكيل الجدران الرقيقة:
- درجات حرارة الأداة المرتفعة: قم بزيادة درجات حرارة تجويف قالب الركيزة بمقدار 15 درجة مئوية إلى 25 درجة مئوية لمنع التجميد المبكر أثناء مرحلة الحقن.
- بوابة الصمامات التسلسلية أو العدائين الساخنة: قم بإسقاط البوابات الساخنة مباشرة على الأجزاء السميكة من منطقة القالب الزائد لتقليل انخفاض الضغط.
- سرعات حقن عالية: ملء التجاويف الرقيقة بسرعة قبل حدوث تصلب طبقة الجلد، وذلك باستخدام ملفات التعبئة الدقيقة متعددة المراحل لمنع الوميض.
- التحكم في عمق التهوية: يعد التنفيس الدقيق الدقيق (عمق 0.010 مم إلى 0.015 مم) أمرًا بالغ الأهمية بالقرب من الحواف الرفيعة لتجنب حروق الهواء المحبوس دون التسبب في وميض الراتنج.
3. قواعد التصميم للجدران الموحدة والأضلاع والرؤوس والانتقالات
يؤدي سمك القالب الزائد غير الموحد إلى انكماش تفاضلي، مما يخلق تركيزات إجهاد موضعية ورفع الحافة. إن الالتزام بالنسب الهندسية الصارمة يحافظ على السلامة الهيكلية والانتقالات السلسة من الجلد إلى الركيزة.
نسب سوق دبي المالي الهندسية:
- نسبة الجدار إلى الجلد: يجب أن يتطابق سمك القالب الزائد بشكل مثالي مع 60% إلى 80% من سمك جدار الركيزة الأساسي لمنع التشوه الحراري للركيزة أثناء إدخال اللقطة.
- سمك الضلع الداخلي: يجب ألا تتجاوز الأضلاع المدمجة أسفل الجلد الزائد أو داخله 50% من سمك الجدار الاسمي الرئيسي للقالب الزائد. (على سبيل المثال، سمك ضلع الركيزة = 0.50 * سمك الجلد الزائد).
- نصف القطر الداخلي (R): تجنب الزوايا الداخلية الحادة. قم بتوفير حد أدنى لنصف قطر R = 0.5 مم أو 0.5 إلى 0.75 ضعف سمك الجدار عند جميع نقاط التقاطع لتقليل عوامل تركيز الضغط.
- خطوة الإغلاق والأخاديد المتشابكة: لا تقم أبدًا بإنهاء الجلد الزائد على سطح متدفق. صمم خطوة إغلاق محيطية بعمق يساوي سمك الجلد بالكامل، بالإضافة إلى أخدود متشابك ميكانيكي 0.5 مم × 0.5 مم لمنع التقشير على طول الحواف المكشوفة.
4. إعداد الركيزة، والبادئات، واختبار قوة السندات
يتطلب الجزء المتين المفرط القوة قوة التصاق بينية عالية. تنقسم آليات الالتصاق إلى فئتين أساسيتين: ربط الانتشار الكيميائي و التشابك الميكانيكي .
طرق المعالجة المسبقة للسطح:
- معالجة البلازما / اللهب في الغلاف الجوي: يرفع الطاقة السطحية للبوليمرات غير القطبية (مثل البولي بروبيلين) إلى ما يزيد عن 44 داين/سم لتعظيم الترطيب.
- البادئات الكيميائية / عوامل اقتران السيلان: يتم تطبيقه على السبائك المعدنية أو ركائز السيراميك قبل القولبة لتشكيل روابط تساهمية مع الراتنجات المرنة الواردة.
- تفجير الوسائط الكاشطة: يخلق خشونة دقيقة على المعادن (Ra 2.5 - 6.3 ميكرومتر)، مما يحسن المفاتيح الميكانيكية بشكل كبير.
اختبارات التحقق من صحة الالتصاق القياسية:
يتم تقييم سلامة السندات باستخدام بروتوكولات الاختبار الموحدة:
- اختبار التقشير 90 درجة (ASTM D903 / ISO 813): يقيس القوة المطلوبة لتقشير الشريط الزائد من الركيزة. تتراوح القيم الصناعية المقبولة من 3.5 إلى 8.0 نيوتن/مم اعتمادًا على مقياس التحمل.
- اختبار القص اللفة (ASTM D1002): يقيم قوة القص تحت تحميل الشد.
هدف وضع الفشل: تتطلب بروتوكولات مراقبة الجودة فشل متماسك (حيث تمزق مادة المطاط الصناعي داخليًا) بدلاً من ذلك فشل لاصق (حيث يتقشر الجلد بشكل نظيف عند الواجهة).
5. الأدوات، والتهوية، ومحاكاة تدفق العفن، ومقايضات التكلفة
يؤثر سمك الجلد بشكل مباشر على تكلفة وحدة التصنيع ووقت الدورة ومعدلات الخردة. نظرًا لأن وقت تبريد البلاستيك يتزايد بشكل كبير مع سمك الجدار (يتناسب وقت التبريد مع مربع سمك الجدار)، فإن إضافة السُمك يحمل عقوبة كبيرة لوقت الدورة.
بدلات الانكماش ومحاكاة CAE:
تظهر المواد الزائدة انكماشًا حجميًا يتراوح من 1.2% إلى 2.5%، وهي نسبة أعلى بكثير من اللدائن الحرارية الصلبة الهندسية (0.4% - 0.7%). يجب على مصممي الأدوات حساب الانكماش التفاضلي في برنامج تحليل Mouldflow (CAE) لضمان دقة الشكل الصافي.
مخرجات تحليل CAE الرئيسية التي يجب تقييمها:
- الانكماش الحجمي عند التجميد: يضمن التعبئة الموحدة عبر التحولات سمك.
- الانحراف الحجمي / الاعوجاج: يحدد ما إذا كان التبريد غير المتماثل على جانب واحد من المعدن أو ركيزة ثنائي الفينيل متعدد الكلور سيؤدي إلى قوى الانحناء.
- إجهاد القص السطحي: يقيم ما إذا كانت ضغوط تدفق الحقن ستؤدي إلى إزاحة أو إتلاف ميزات الركيزة الحساسة أو الإدخالات الموضوعة مسبقًا.
احصل على مراجعة وسعر Overmolding DFM
يتطلب تحسين سمك القالب الزائد تحقيق التوازن بين توحيد الجدار وتصميم الأداة وتوافق المواد ومتطلبات اللمس. يقدم فريقنا الهندسي تقييمات شاملة لـ DFM (التصميم من أجل قابلية التصنيع)، وعمليات محاكاة لتدفق القالب الحراري/الاعوجاج، وخدمات النماذج الأولية السريعة.
- وقت التحول: تعليقات سوق دبي المالي خلال 24 ساعة؛ أدوات النموذج الأولي في 5 إلى 7 أيام عمل.
- معايير الامتثال: ISO 13485، اللدائن الطبية من الدرجة USP Class VI، خيارات المواد المتوافقة مع RoHS/REACH.
أرسل ملفات CAD ثلاثية الأبعاد (STEP/IGES) جنبًا إلى جنب مع مواصفات الركيزة للحصول على تقييم تفصيلي للسمك وقابلية التصنيع من متخصصي قوالب الحقن لدينا.
الأسئلة المتداولة (الأسئلة الشائعة)
1. ما هي السماكات الزائدة الموصى بها للركائز الشائعة مثل ABS، وPC، والألمنيوم، وPCBs؟
تتراوح السماكة الاسمية الموصى بها من 1.5 إلى 2.5 ملم للمواد البلاستيكية الهندسية مثل ABS وPC، ومن 2.0 إلى 3.0 ملم للمعادن مثل الألومنيوم، ومن 1.5 إلى 2.0 ملم لمركبات ثنائي الفينيل متعدد الكلور المغلفة لضمان الحماية المناسبة دون تطبيق ضغط حراري مفرط على الأجهزة الإلكترونية الحساسة.
2. ما هو الحد الأدنى العملي لسمك القالب الزائد الذي يمكن تحقيقه باستخدام TPE، وما هي تغييرات العملية التي تتيح ذلك؟
الحد الأدنى للسمك العملي هو 0.50 إلى 0.75 ملم باستخدام تركيبات TPE/TPU عالية التدفق. يتطلب تحقيق ذلك درجات حرارة مرتفعة لتجويف القالب، وسرعات حقن عالية، وبوابات صمامات تسلسلية، وتنفيس دقيق دقيق لمنع التجميد المبكر.
3. كيف أقوم بتصميم موحد لسماكة الجدار وتجنب علامات الحوض أو التصفيح؟
حافظ على سمك القالب الزائد بين 60% و80% من جدار الركيزة الأساسي، وقم بتصميم أضلاع داخلية بما لا يزيد عن 50% من جدار القالب الرئيسي، مع تضمين نصف قطر انتقالي كبير (الحد الأدنى 0.5 مم)، ودمج خطوات إغلاق المحيط مع أخاديد قفل ميكانيكية.
4. كيف يمكنني تحضير الركيزة لتعظيم قوة الرابطة من أجل الإفراط في القولبة؟
يمكن تحضير الركائز باستخدام بلازما الغلاف الجوي أو معالجة اللهب لزيادة طاقة السطح، أو تطبيق بادئات اقتران السيلاني للمعادن، أو تفجير الوسائط لإنشاء خشونة سطح ميكانيكية. تهدف إلى الفشل المتماسك أثناء اختبار التقشير ASTM D903.
5. كيف يؤثر سمك القالب الزائد على وقت التبريد وتكلفة القطعة الإجمالية؟
يزداد وقت التبريد بشكل كبير مع مربع سمك الجدار. يمكن أن تؤدي زيادة سماكة الجلد من 1.5 ملم إلى 3.0 ملم إلى مضاعفة وقت دورة التبريد المطلوبة، مما يؤدي إلى زيادة تكاليف التصنيع لكل وحدة بشكل كبير.
6. ما الذي يسبب التقشير المفرط على طول الحواف الحادة، وكيف تمنعه الهندسة؟
يحدث التقشير عندما تعمل قوى القص على الحواف المكشوفة ذات التثبيت الميكانيكي الضعيف. إن تصميم خطوة إغلاق محددة على طول خط الفراق مع أخدود احتجاز ميكانيكي أو سفلي يثبت الحافة ويمنع التقشير تحت التآكل الميكانيكي.
