1. تصميم مبادئ وأهمية اتجاه فتح العفن
يعد اتجاه فتح القالب قرارًا تصميمًا حاسمًا في صب الحقن ، مما يؤثر بشكل مباشر على تعقيد القالب ، وتكاليف الإنتاج ، وجماليات المنتجات. تشمل مبادئ التصميم الرئيسية:
1. المحاذاة الهيكلية

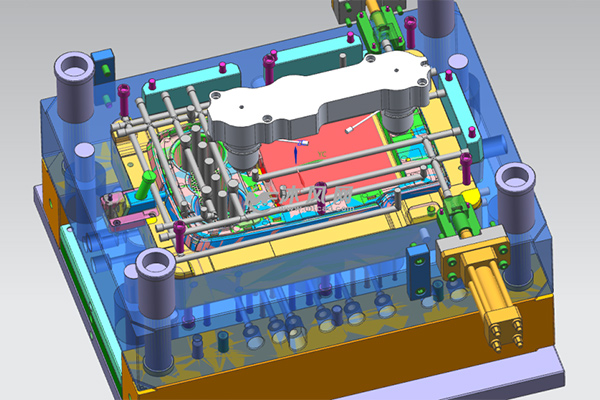

يجب أن تتماشى ميزات مثل الأضلاع ، وملابس المفاجئة ، والرؤساء مع اتجاه فتح القالب (انظر الشكل 1). هذا يتجنب النوى الجانبية ، مما يقلل علامات خط الفراق. على سبيل المثال ، تتطلب الزاوية التي تنطلق من 15 درجة من اتجاه الافتتاح انزلاقات ، مما يزيد من تكاليف العفن بأكثر من 30 ٪.
2. تجنب تقويض
يمكن أن يحول الاتجاه الصحيح 95 ٪ من عمليات التقويض إلى هياكل إزالة الطبيعية. تشير دراسات الحالة إلى تدوير اتجاه الفتح بمقدار 22 درجة يقلل من النوى الجانبية من 4 إلى 1.
3. التحسين الجمالي
بالنسبة للأجزاء الحساسة للمظهر (على سبيل المثال ، التصميمات الداخلية للسيارات) ، فإن توجيه اتجاه الفتح عند 45 درجة إلى 75 درجة إلى الأسطح المرئية يقلل من رؤية خط الفراق بنسبة 60 ٪.
عمر العفن
تقل الضلوع المحاذاة بشكل صحيح عن تقليص المقاومة بنسبة 40 ٪ ، مما يمتد عمر العفن بمقدار 30،000-50،000 دورة.
الثاني. طرق منهجية لتصميم خط الفراق
يدمج تصميم خط الفراق الهندسة والتصنيع والجمال:
1. نظام التصنيف
2. خوارزميات تحديد المواقع
الإسقاط المربع: يحدد خطوط الفراق الأولية ل 85 ٪ من الأجزاء القياسية.
تحليل الشريحة: يستخدم خوارزميات z-buffer (دقة 0.01 مم) لأسطح الشكل الحرة.
طريقة اندلاع التدفق: يجمع بين تحليل MصI لتجنب خطوط اللحام في المناطق ذات الضغط العالي.
3. التقنيات الجمالية
تقلل خطوط فراق "حافة السكين" (زاوية R <0.1mm) من رؤية التماس بنسبة 90 ٪ في الإلكترونيات الاستهلاكية. خطوط فراق تحديد المواقع على الحواف يقلل من خشونة السطح (Rأ) من خلال درجتين مقارنة بالمناطق المسطحة.
ثالثا. العوامل الرئيسية واستراتيجيات التحسين
1. تعويض انكماش
لكل جيجابايت/T14486-93 ، تعويض 1.2-1.5 × انكماش المادة الاسمية للمواد. بالنسبة إلى PA66 (الانكماش الاسمي 0.8-1.5 ٪) ، استخدم 1.0-1.8 ٪.
2. تكامل نظام التهوية
تتطلب خطوط الفراق حيث تتطلب فتحات التهوية الأولية أعماق تنفيس عن طريق اللزوجة المادية:
لزوجة منخفضة (على سبيل المثال ، ص): 0.015-0.02 مم
اللزوجة العالية (على سبيل المثال ، الكمبيوتر الشخصي): 0.03-0.05 مم
تنفيس الأمثل يقلل من ضغط ملء بنسبة 15 ٪ ووقت الدورة بنسبة 8 ٪.
3. ضمان قوة العفن
يجب أن ترضي قوة التثبيت في خطوط الفراق:
و المشبك = ص تجويف x أ بروج
و المشبك : قوة التثبيت (kn أو طن)
P تجويف : متوسط ضغط التجويف (MPa أو kg/cm²)
A بروج : أقصى مساحة متوقعة للعداء الجزء في اتجاه فتح القالب (سم² أو IN²)
ل detaied ، يرجى الاتصال بنا. محترف الشركة المصنعة لصالح الحقن المخصصة في الصين.
رابعا. حلول للقضايا المشتركة
1. التحكم فلاش
هياكل الخبز الثلاثي (الأختام الرئيسية 2 المساعدة) مع فلاش طحن 0.005 ملم إلى ≤5μm.
2. معالجة السطح المعقدة
بالنسبة لعدسات السيارات ، تحقق أسطح الفراق المستندة إلى NURBS مع تصنيع 5 محاور.
3. حلول الصغرى
تتيح خطوط الفراق المحفوظة بالليزر (عرض 20μm) أجزاء دقيقة مثل مضخات الأنسولين.
V. تطبيقات التكنولوجيا المتقدمة
1. تحسين CAE
قام مشروع حالة الكمبيوتر المحمول بقلل من 1.2 مم إلى 0.3 ملم باستخدام خطوط الفراق على شكل الموجة عبر تحليل Samplow.
2. التصنيع المضافة
إدراج فراق SLM المنتجة مع القوام المحاكاة الحيوية أقل معاملات الاحتكاك بنسبة 40 ٪.
3. المراقبة الذكية
تكتشف مستشعرات إنترنت الأشياء في قوالب المصد اختلال 0.002 مم ، مما يقلل من حالات الفشل غير المتوقعة بنسبة 90 ٪.
السادس. الاتجاهات المستقبلية
1. تصميم AI-بمساعدة
أنظمة التعلم العميق تتم أتمتة تصميم خط الفراق ل 85 ٪ من الأجزاء القياسية ، ووقت التصميم القطع بمقدار 5 ×.
2. هندسة السطح النانوية
تمتد الطلاء PVD عمر العفن إلى مليون دورة ، فترات زمنية للصيانة الثلاثي.
3. الاستدامة
خطوط فراق "صفر-فلاش" مع مواد قابلة للتحلل البيولوجي تقلل من النفايات المادية من 1.2 ٪ إلى 0.3 ٪.
دراسة الحالة: خفضت الشركة المصنعة للأجهزة المنزلية وقت تطوير العفن من 45 إلى 28 يومًا ومعدلات العيب من 3.5 ٪ إلى 0.8 ٪ باستخدام هذه الطرق. مع التقنيات الناشئة مثل التوائم الرقمية واتجاه فتح العفن وتحسين خط الفراق ، سوف يدخل عصر جديد من الذكاء .
